Локация ИСКОМ предназначен для работы с установками управляемого прокола грунта. Позволяет определять нахождение пилотной штанги с поверхности земли, глубину, контролировать управление (вверх, вниз, влево, вправо).

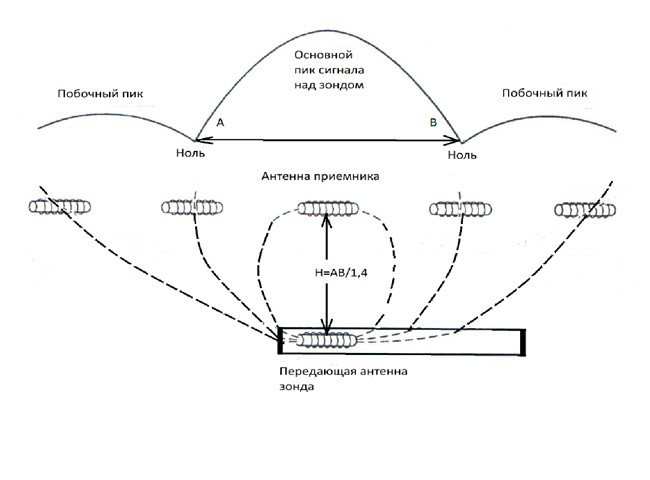

Первый вариант измерения места положения и глубины зонда. Рис.1
Место положения зонда определяется по максимум уровня сигнала.
Антенна приемника должна располагаться параллельно зонду.
Не приближайте антенну приемника к зонду ближе 0,5 м., даже при минимальном усилении световая индикация показывает перегрузку.
Световую индикацию желательно выставлять на 4-е положение.
Определения глубины зонда.
Измеряется расстояние между точками A и B, это расстояние делится на коэффициент К.
Например, расстояние между точками A и B= 2 м. К= 1,41.
H=2 м. /1, 41=1, 4 м.

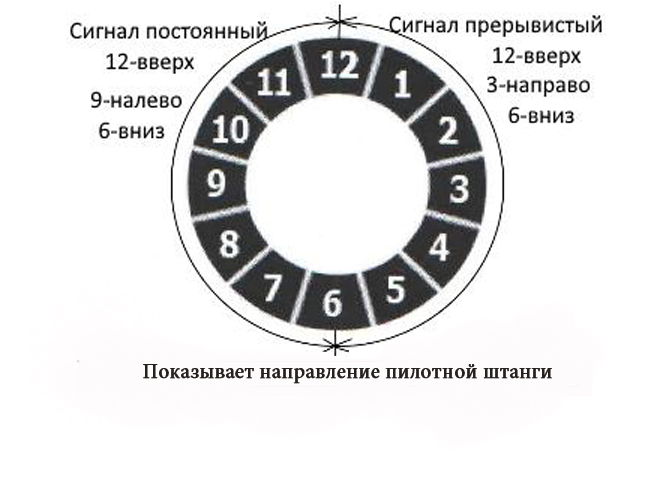

Путем прокручивания штанг можно проконтролировать две контрольные точки на виртуальных часах 12 час, и 6 час. (в приемнике будет слышан постоянный или прерывистый тон. На световом индикаторе постоянное или прерывистое свечение).
От этих контрольных точек нужно прокручивать штанги на не обходимый угол, для изменения направления движения пилотной штанги.
Нам нужно повернуть пилотную штангу направо (3 час.)
Медленно проворачиваем рабочие штанги доводим до момента перехода с постоянного режима в прерывистый (это будет 12 час.)
Затем прокручиваем на четверть оборота (3 час.)
Далее пилотная штанга будет перемещаться в правую сторону.
Перед работой надо проверить калибровку виртуальных часов, если не совпадает нужно учесть поправку.
Для работы можно использовать радиостанции.
Приемник позволяет искать сторонние коммуникации в зоне прокола грунта (действующих электро-кабелей и протяженных линий катодной защиты).
Приемник следует переключит в широкополосный режим.
Поиск трассы можно вести как по максимуму сигнала, когда антенна расположена горизонтально, так и по минимуму сигнала, когда антенна расположена вертикально. Последний метод дает более выраженное изменение уровня сигнала над кабелем.
Система локации ИСКОМ предназначена для эксплуатации при температуре от -15 до +40 С и атмосферном давлении 87-107 кПа.
Комплект допускает транспортировку всеми видами транспорта в упаковке при условии защиты от полного воздействия атмосферных осадков.
Комплект следует хранить при температуре окружающей среды от +5 до 40 С и относительной влажности воздуха 80% при температуре 25 С.
В помещении для хранения комплекта не должно быть пыли, паров кислот и щелочей. Оберегайте комплект от резких ударов и падений.
Изготовитель гарантирует работоспособность комплекта при соблюдении правил эксплуатации, хранения, транспортировки в течении 12 месяцев приемника и 6 месяцев зонда со дня приобретения
Срок поставки: в течение 5 дней после поступления предоплаты. Цена-39000 руб.
